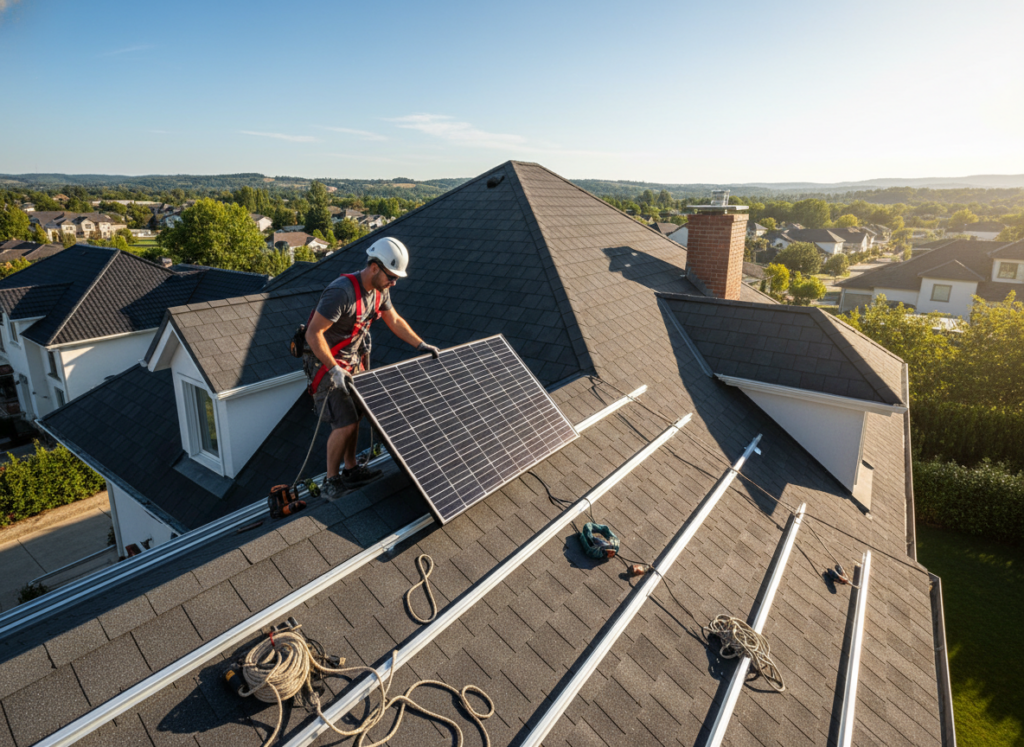

Chcesz to zrobić sam, żeby zaoszczędzić, albo patrzeć na ręce ekipie? Dobrze trafiłeś. Montaż paneli fotowoltaicznych to nie rakietowa inżynieria. Wymaga jednak rygorystycznego przestrzegania praw fizyki i norm bezpieczeństwa. W internecie pełno jest ogólników o ekologii. Tutaj ich nie znajdziesz. Skupimy się na technicznych konkretach, których brakuje w typowych poradnikach. Omówimy moment obrotowy, korozję elektrochemiczną i dylatację termiczną. To te detale decydują, czy instalacja przetrwa wichurę, czy spłynie z dachu przy pierwszej burzy. Przygotowałem dla ciebie inżynierskie podejście podane w luźnym języku. Będzie samo mięso. Wchodzimy w temat bez zbędnych wstępów.

Zanim wejdziesz na dach: Czy Twój dom to wytrzyma i czy gra jest warta świeczki?

Samodzielny montaż paneli fotowoltaicznych czy ekipa? Rachunek sumienia

Szybka kalkulacja pokazuje oszczędności na robociznie. Ryzyko przy braku wiedzy jest jednak ogromne. Jeśli nie odróżniasz plusa od minusa i boisz się wysokości, odpuść. Prąd stały (DC) generowany przez panele nie wybacza błędów. Porażenie przy napięciu kilkuset woltów kończy się tragicznie. Jeśli jesteś "złotą rączką" i masz podstawowe pojęcie o elektryce, czytaj dalej. Pamiętaj o wymogach prawnych. Do oficjalnego zgłoszenia instalacji do Operatora Systemu Dystrybucyjnego (OSD) potrzebujesz podpisu osoby z uprawnieniami. Może to być elektryk z uprawnieniami budowlanymi lub instalator z Certyfikatem Instalatora OZE. Urząd Dozoru Technicznego jasno określa te wymogi. Samodzielny montaż paneli fotowoltaicznych często kończy się na etapie fizycznego przykręcania. Odbiór i podłączenie do sieci zostawiasz elektrykowi z pieczątką. To bezpieczny i legalny układ.

Przygotowanie dachu – szukanie dziury w całym (dosłownie)

Zanim zamówisz paletę modułów, wejdź na strych. Zweryfikuj stan więźby dachowej. Krokwi nie mogą być zgniłe, zawilgocone ani zjedzone przez korniki. Montaż paneli fotowoltaicznych na spróchniałej konstrukcji to pudrowanie trupa. Instalacja o mocy 5 kWp waży kilkaset kilogramów. Do tego dochodzi obciążenie śniegiem i parcie wiatru. Normy obciążeniowe są bezlitosne. Opisuje je szczegółowo portal Izby Inżynierów Budownictwa. Zaniedbanie tego etapu grozi katastrofą budowlaną.

Wymierzenie dachu to nie zgadywanka. Musisz precyzyjnie rozplanować układ modułów. Omijaj kominy, wywiewki kanalizacyjne i okna dachowe. Uwzględnij strefy zacienienia. Cień rzucany przez lukarnę lub drzewo sąsiada zabije wydajność całego łańcucha (stringu). Zrób szkic. Zaznacz rozstaw krokwi. To do nich będziesz kręcić uchwyty. Nigdy nie montuj konstrukcji wsporczej do samego poszycia (łat lub desek). Tylko krokiew gwarantuje odpowiednią nośność.

Dobór systemu montażowego – fundament, o którym wszyscy zapominają

Uchwyty pod dachówkę, blachotrapez czy rąbek?

System montażowy dobierasz pod konkretne pokrycie. Nie ma rozwiązań uniwersalnych. Przy dachówce ceramicznej lub betonowej stosujesz haki regulowane. Hak musi być przykręcony do krokwi. Kluczowa sprawa: hak nie może leżeć na dolnej dachówce. Musisz zachować dystans około 5 mm. Jeśli hak opiera się o dachówkę, pod wpływem ciężaru śniegu pęknie ona jak zapałka. Często wymaga to szlifowania dachówki szlifierką kątową. To brudna i żmudna robota, ale konieczna.

Przy blachodachówce i blasze trapezowej króluje śruba dwugwintowa. Wkręcasz ją bezpośrednio w krokiew przez blachę. Uszczelka EPDM na śrubie musi być idealnie dociśnięta, by woda nie penetrowała drewna. Alternatywą dla trapezu są mostki trapezowe przykręcane do boków fali blachy. To szybsze rozwiązanie, ale wymaga grubszej blachy (min. 0,5 mm) i wielu wkrętów typu farmer. Dachy płaskie i grunt wymagają systemów balastowych lub wbijanych. Tam walczysz głównie z siłą ssącą wiatru.

Chemia wrogiem instalacji – jak uniknąć korozji elektrochemicznej

Korozja elektrochemiczna to cichy zabójca konstrukcji. Powstaje na styku dwóch metali o różnym potencjale elektrochemicznym w obecności elektrolitu (wody deszczowej). Jeśli połączysz aluminiową szynę bezpośrednio z miedzianym przewodem lub ocynkowanym uchwytem słabej jakości, stworzysz ogniwo galwaniczne.

Skutek? Jeden z metali zacznie się błyskawicznie utleniać. Uchwyty skorodują szybciej niż progi w starym Oplu. Po kilku latach instalacja straci stabilność. Jak tego uniknąć? Stosuj wyłącznie stal nierdzewną (klasy A2 lub w środowiskach agresywnych A4) oraz aluminium. Jeśli musisz połączyć różne metale, użyj podkładek bimetalicznych lub przekładek izolacyjnych. Unikaj tanich śrub z marketu budowlanego. Pozorna oszczędność 50 złotych zemści się przy pierwszej wymianie skorodowanych elementów.

Prawidłowy montaż paneli fotowoltaicznych – mechanika i dokręcanie

Szyny, klemy i… klucz dynamometryczny

Tu dochodzimy do najczęściej popełnianego błędu. Wielu "fachowców" dokręca klemy wkrętarką udarową na wyczucie. To niedopuszczalne. Moment obrotowy ma znaczenie. Klema środkowa i końcowa trzymają panel za ramę. Zbyt mocne dokręcenie powoduje naprężenia w szkle i ramie. Prowadzi to do mikropęknięć ogniw krzemowych. Nie zobaczysz ich gołym okiem. Wyjdą dopiero na badaniu elektroluminescencyjnym lub po latach jako hot-spoty (punkty gorąca). Zbyt lekkie dokręcenie sprawi, że panel wysunie się przy silnym wietrze.

Każda śruba musi być dokręcona kluczem dynamometrycznym. Wartość momentu znajdziesz w instrukcji montażu panelu i klemy. Zazwyczaj jest to przedział 8-10 Nm dla śrub M8. Użycie klucza dynamometrycznego to nie fanaberia. To wymóg gwarancyjny i zdroworozsądkowy. Słyszysz charakterystyczne "klik" i wiesz, że połączenie jest pewne, a panel bezpieczny.

Poniżej tabela z przykładowymi wartościami momentów dokręcania (zawsze sprawdzaj instrukcję producenta):

Element złączny Typowe zastosowanie Zalecany moment obrotowy (Nm)
Śruba imbusowa M8 (Klema) Mocowanie modułu do szyny 8 – 10 Nm
Śruba T-bolt M10 Mocowanie szyny do haka/adaptera 15 – 20 Nm
Śruba dwugwintowa (drewno) Mocowanie w krokwi Wkręcać do zgniecenia uszczelki EPDM
Złącze MC4 Nakrętka dławika kablowego 3 – 5 Nm (użyj dedykowanych kluczy)

Dylatacja – dlaczego aluminium "pracuje" i jak to uwzględnić?

Aluminium ma wysoki współczynnik rozszerzalności cieplnej. Szyna montażowa o długości 10 metrów w upalny dzień wydłuża się o kilka milimetrów. Jeśli zrobisz "sztywną" konstrukcję na całej długości dachu, fizyka upomni się o swoje. Szyny zaczną się wyginać. Naprężenia przeniosą się na ramy paneli. Szkło pęknie.

Rozwiązaniem jest dylatacja termiczna. Należy przerywać ciągłość szyn co około 12-15 metrów (sprawdź kartę techniczną szyny). Pomiędzy odcinkami zostawiasz przerwę 2-3 cm. Dzięki temu aluminium może swobodnie pracować przy zmianach temperatury. To samo dotyczy montażu paneli fotowoltaicznych. Nie dociskaj ich do siebie na siłę. Klema środkowa naturalnie wymusza odstęp około 2 cm między modułami. To wystarcza dla samych paneli, ale pamiętaj o podziale konstrukcji aluminiowej. Poziomowanie szyn to kolejny etap. Dach rzadko jest idealnie równy. Użyj sznurka traserskiego. Reguluj wysokość na hakach lub śrubach dwugwintowych, aby uzyskać idealną płaszczyznę. Pofalowana instalacja wygląda amatorsko i zbiera brud w zagłębieniach.

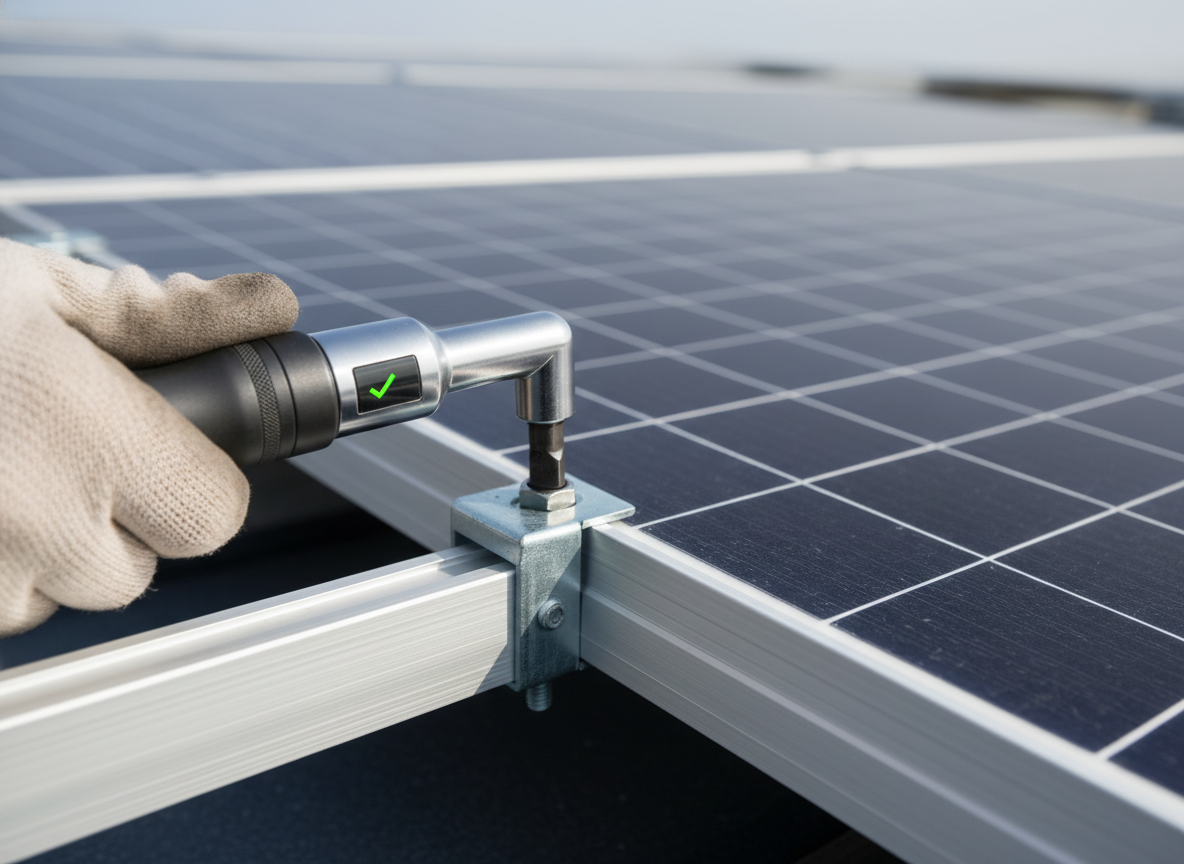

Dokręcanie klem kluczem dynamometrycznym podczas montażu paneli fotowoltaicznych

Elektryka na dachu – zarządzanie kablami i wtyczki MC4

Prawidłowe zarabianie końcówek i pętle indukcyjne

Pożary instalacji PV najczęściej zaczynają się od złączy DC. Standardem są złącza typu MC4. Żelazna zasada: używamy tylko oryginalnych par od jednego producenta (np. Stäubli). Łączenie wtyczki firmy A z gniazdem firmy B to proszenie się o kłopoty. Nawet jeśli pasują mechanicznie, różnice w stopach metali i tolerancji wymiarów powodują wzrost rezystancji. Złącze zaczyna się grzać, topi się i powstaje łuk elektryczny. Z tego samego powodu do zaciskania końcówek używamy dedykowanej zaciskarki, a nie kombinerek.

Układanie kabli wymaga przemyślenia. Unikaj tworzenia pętli indukcyjnych. Powstają one, gdy przewód "plusowy" i "minusowy" prowadzone są różnymi trasami, tworząc dużą powierzchnię pętli. Taka pętla działa jak antena. Podczas wyładowania atmosferycznego w okolicy, indukuje się w niej wysokie napięcie, które pali elektronikę falownika i modułów. Przewody powrotne prowadź zawsze blisko przewodów zasilających.

Z mojego doświadczenia wynika, że wielu domorosłych instalatorów bagatelizuje ten temat. Widziałem instalacje, gdzie kable tworzyły pętlę wokół całego dachu. To zaproszenie dla pioruna.

Kable nie mogą leżeć luźno! Zarządzanie trasami kablowymi

Zarządzanie okablowaniem (Cable Management) odróżnia profesjonalistę od amatora. Kable solarne nie mogą leżeć luźno na dachówce lub blasze. Wiatr, który hula pod panelami, wprawia je w wibracje. Szorstka powierzchnia dachu działa jak papier ścierny. Po kilku latach izolacja się przetrze. Dojdzie do zwarcia doziemnego. W deszczowy dzień inwerter wyrzuci błąd Riso (niska rezystancja izolacji). W gorszym scenariuszu powstanie łuk elektryczny i pożar.

Przewody muszą być podwieszone do szyn montażowych lub ram paneli. Używaj do tego opasek kablowych (trytytek) odpornych na promieniowanie UV. Zwykłe białe opaski pękną po jednym sezonie letnim. Możesz też użyć specjalnych klipsów metalowych do kabli. Kable wprowadzaj pod dach w peszlach odpornych na UV. Stowarzyszenie Branży Fotowoltaicznej Polska PV w swoich wytycznych kładzie ogromny nacisk na ten element.

PRZYKŁAD LISTY KONTROLNEJ KABLI:
1. Wszystkie kable podwieszone min. 3 cm nad powierzchnią dachu.
2. Złącza MC4 zaciśnięte dedykowanym narzędziem.
3. Brak naprężeń mechanicznych na złączach (tzw. stress relief).
4. Pętle kablowe zminimalizowane (przewody + i - obok siebie).
5. Przepusty kablowe zabezpieczone przed wodą i gryzoniami.

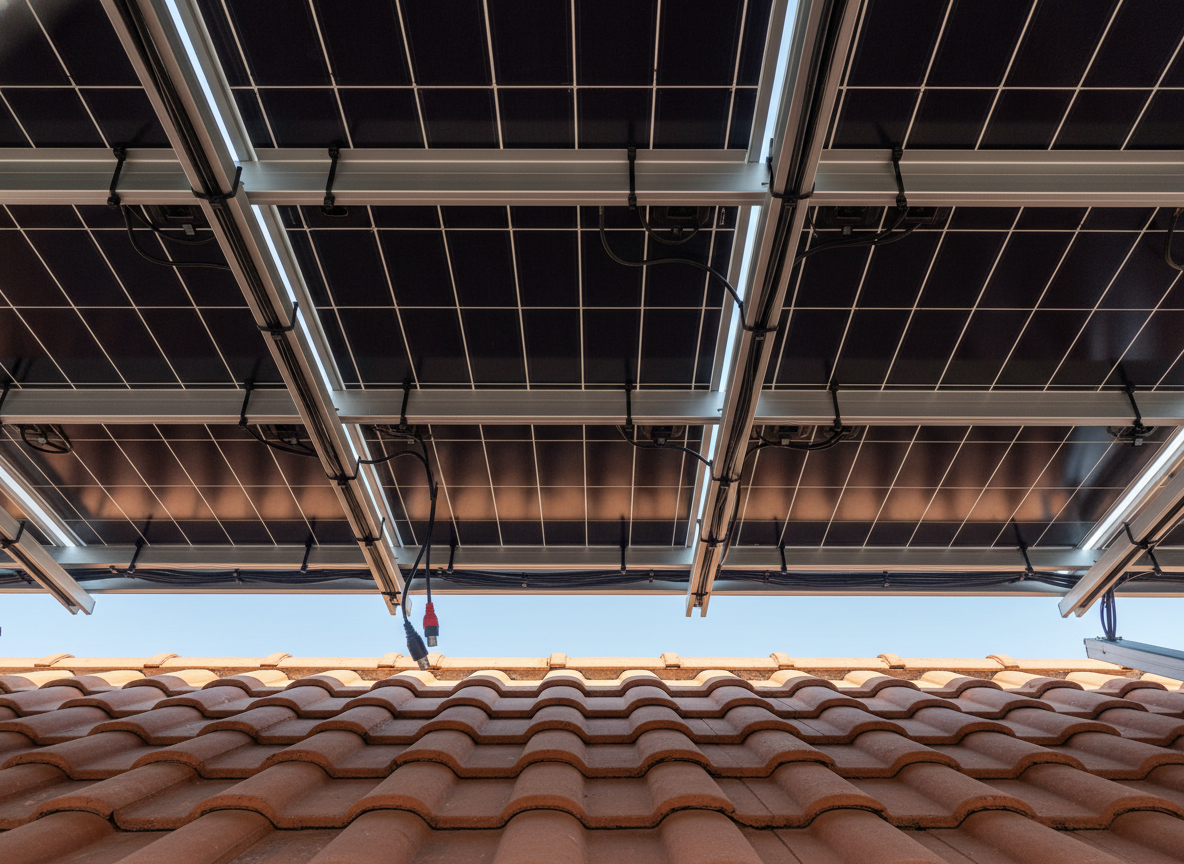

Prawidłowe ułożenie okablowania przy montażu paneli fotowoltaicznych

Finał prac: Podłączenie falownika i uruchomienie instalacji

Gdzie powiesić inwerter i jak go podłączyć?

Falownik (inwerter) to serce i mózg systemu. Nie lubi gorąca. Najgorsze miejsce na montaż to nasłoneczniona ściana południowa lub duszne poddasze. Elektronika pod wpływem temperatury ograniczy moc (derating), by się nie spalić. Wybierz chłodny garaż, piwnicę lub zacienioną elewację północną. Zachowaj odstępy wentylacyjne wokół urządzenia zgodnie z instrukcją.

Podłączenie elektryczne wymaga skupienia. Po stronie DC (prąd stały z dachu) musisz bezwzględnie pilnować polaryzacji. Pomylenie plusa z minusem może uszkodzić inwerter. Po stronie AC (prąd zmienny do sieci) podłączasz falownik do rozdzielnicy przez dedykowane zabezpieczenie nadprądowe. Pamiętaj o dotacjach. Program Mój Prąd często wymusza zgłoszenie instalacji i montaż licznika dwukierunkowego przez OSD przed wypłatą środków.

Bezpieczeństwo i najczęstsze błędy, które uziemią Twój system

Uziemienie to podstawa bezpieczeństwa. Ramy wszystkich paneli oraz konstrukcja aluminiowa muszą być ze sobą połączone elektrycznie i podpięte do Głównej Szyny Uziemiającej (GSU) budynku. Stosuj do tego dedykowane klemy uziemiające z kolcami, które przebijają anodowaną powłokę aluminium. Bez tego nie ma ciągłości uziemienia. Potencjał musi zostać wyrównany. W razie przebicia izolacji lub wyładowania, prąd musi mieć bezpieczną drogę do ziemi.

Zanim przełączysz włącznik na "ON", wykonaj pomiary. Zmierz napięcie obwodu otwartego (Voc) każdego łańcucha. Zmierz rezystancję izolacji oraz ciągłość przewodów ochronnych. Portal CIRE punktuje błędy łączeniowe jako główną przyczynę awarii. Nie spiesz się. Ten ostatni sprawdzian decyduje o twoim bezpieczeństwie. Jeśli inwerter zgłasza błąd izolacji, nie resetuj go na siłę. Szukaj przyczyny na dachu. Przetarty kabel lub zalane złącze to tykająca bomba.

Podsumowanie

Montaż paneli fotowoltaicznych to proces techniczny, a nie zabawa klockami. Klucz dynamometryczny, dylatacja szyn i porządek w kablach to twoi najlepsi przyjaciele. Ignorowanie fizyki i chemii (korozja!) zemści się szybciej, niż myślisz. Jeśli zadbasz o te detale, instalacja będzie pracować bezawaryjnie przez dekady. Jeśli czujesz, że temat cię przerasta – odpuść i weź fachowców. Ale teraz przynajmniej wiesz, jak patrzeć im na ręce i o co pytać. Działaj z głową. Bezpieczeństwo twojego domu jest ważniejsze niż kilka zaoszczędzonych złotówek.
